   首页 - 产品展厅 - 产品介绍
  产品名称: 平衡式柱塞阀
  产品型号: U46SM


  咨询电话:021-51602892 销售部
 相关产品
 双柱三通柱塞阀
 平衡式柱塞阀
 美标柱塞阀
 直流式柱塞阀

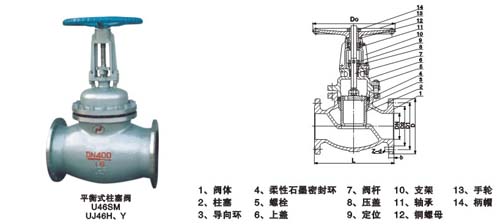

     U46SM平衡式柱塞阀概述:U46H平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。平衡式柱塞阀中柱塞与密封环间采用过盈配合,平衡式柱塞阀通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内外泄漏、同时阀门开启力矩小,能实现阀门迅速开启和关闭。


     柱塞阀连接尺寸
U46SM-16C P R UJ467-16C P R

DN

L

D

D1

D2

b

Z-φd

D0

150

480

280

240

210

24

8-23

400

200

600

335

295

265

26

12-23

450

250

650

405

355

320

30

12-25

500

300

750

460

410

375

30

12-25

560

350

850

520

470

435

34

16-25

640

400

914

580

525

485

36

16-30

750

450

987

640

585

545

40

20-30

带伞齿轮转动

500

987

705

650

608

44

20-34

平衡式柱塞阀连接尺寸
U46SM-25C P R UJ467-25C P R

DN

L

D

01

D2

b

Z-φd

DO

150

480

300

250

218

30

8-25

400

200

600

350

310

278

34

12-25

450

250

650

425

370

332

36

12-30

500

300

750

485

430

390

40

16-30

560

350

850

550

490

448

44

16-34

640

400

914

610

550

505

48

16-34

750

450

987

660

600

555

50

20-34

带伞齿轮转动

500

987

730

660

610

52

20-41

柱塞截止阀的密封圈材料

本体

堆焊

304

316

Monel

507钼

钴铬钨

钴铬钼

柱塞截止阀的上密封圈材料

                          聚四氟乙烯

                        含氟柔性石墨

                         对位聚苯

                         含碳纤维柔性石墨

柱塞截止阀的阀体材料

铸钢

不锈钢

含钼不锈钢

蒙乃尔

WCB

CF8(304)

CF8M(31 6)

柱塞截止阀的实验压力

实验项目

实验介质

实验压力

压强实验

水

1.5PN

高压密封实验

1.1PN

低压气密封实验

0.5-0.7MPa
