尖底锥型临时过滤器
YLG型锥型过滤器广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。不锈钢锥型过滤器,锥型过滤器,不锈钢过滤器。
PN1.6-10.0MP DN40-300mm
壳体材料：CS
|

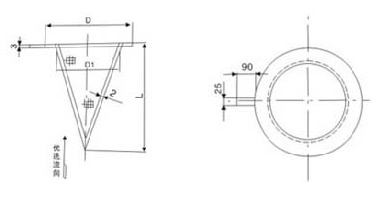

公称通径
DN |
尺寸（mm） |
有效过滤器
（m2） |
|
D |
D1 |
L |
|
40 |
92 |
30 |
100 |
0.00095 |
|
50 |
107 |
44 |
115 |
0.00162 |
|
65 |
127 |
58 |
140 |
0.0026 |
|
80 |
142 |
68 |
165 |
0.00359 |
|
100 |
162 |
90 |
215 |
0.0062 |
|
125 |
192 |
114 |
265 |
0.0097 |
|
150 |
218 |
140 |
330 |
0.0148 |
|
200 |
272 |
188 |
430 |
0.0260 |
|
250 |
329 |
238 |
535 |
0.0410 |
|
300 |
384 |
288 |
635 |
0.0589 |
注：1、L为150%开孔面积的数值；2、D值的确定，DN40按管表号Sch80，DN50-300按管表好Sch40；3、钻孔开孔面积40%，滤网规格由用户规定
订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明 |
